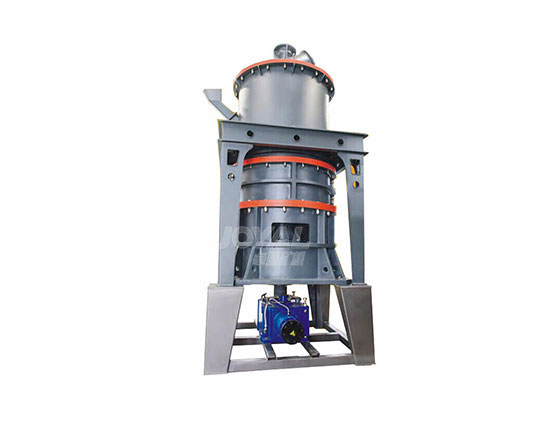

ZYM超细微粉磨
产品简介：
ZYM三环微粉磨可对高岭土、石灰石、方解石、大理石、滑石、重晶石、石膏、白云石、膨润土、云母、叶腊石、海泡石、硅藻土、石墨、明矾石、萤石、钾长石、磷矿石、颜料等湿度小于6％，莫氏硬度不大于6级的百余种非易燃易爆物料进行超细粉加工。成品粒度325-2500目（0.044-0.005mm）。
应用领域： 碳酸钙粉碎加工、石膏粉加工、电厂脱硫、非金属矿制粉、煤粉制备等。
适用物料： ZYM三环微粉磨可对高岭土、石灰石、方解石、大理石、滑石、重晶石、石膏、白云石、膨润土、云母、叶腊石、海泡石、硅藻土、石墨、明矾石、萤石、钾长石、磷矿石、颜料等湿度小于6％，莫氏硬度不大于6级的百余种非易燃易爆物料进行超细粉加工。
工作原理
主机电动机通过减速器带动主轴及转盘旋转，转盘通过柱销带动几十个环辊在磨环滚道内滚动并旋转。大块物料经锤式破碎机破碎成小颗粒后由提升机送入储料仓，电磁振动给料机将物料均匀地送到转盘上部的散料盘上，物料在离心力的作用下散向圆周边，并落入磨环的滚道内被环辊冲压、磙碾、研磨而粉碎，物料经第一层粉碎后落入第二层及第三层，高压离心风机的抽吸作用将外部空气吸入机内，并将粉碎后的物料带入选粉机内。选粉机内旋转的涡轮使粗颗粒物料回落重磨，细粉则随气流进入旋风集粉器并由其下部的卸料阀排出即为成品，而带有少量细粉尘的气流则经过脉冲除尘器净化后通过风机和消声器排出。
技术参数
| 型号聽 | 平均工作直径(mm) | 磨环数量 | 磨辊数量 | 主轴转速(r.p.m) | 入料粒度(mm) | 成品粒度范围(mm/mesh) | 成品产量区间(t/h) | 外形尺寸(L*W*H,m) |
| ZYM80 | 800 | 1+2 | 20(6+7*2) | 230-240 | 鈮�10 |
0.074-0.005 (200-2500) |
0.4-5 | 13.9*4*6.2 |
| ZYM90 | 900 | 3+1 | 29(3*7+8) | 200-220 | 鈮�10 |
0.074-0.005 (200-2500) |
0.6-7 | 14.7*4.8*7.2 |
| ZYM100 | 1000 | 2+2 | 28(6*2+8*2) | 180-200 | 鈮�15 |
0.074-0.005 (200-2500) |
1-10 | 18*4.6*8.6 |
| ZYM125 | 1250 | 2+2 | 32(7*2+9*2) | 135-155 | 鈮�15 |
0.1-0.006 (150-2000) |
2-16 | 14*9*10.25 |
| ZYM168 | 1680 | 2+2 | 44(10*2+12*2) | 120-130 | 鈮�20 |
0.1-0.009 (150-1500) |
4-30 | 26.3*7.5*11.9 |
备注： 1.磨环数量参数含义：分上下两个整体式磨环，数字代表每个整体的环道层数，比如1+2表示上下共两个整体式磨环，上体1层环道，下体2层环(ji)道。
2.磨辊数量参数含义：根据整体磨环配置的单层个数，比如6+7*2表示上整体为单层分布6个磨辊;7*2表示下整体磨环为2层，每层分布7个磨辊，共14个。
功效参数
| 型号 | 主机 | 选粉机 | 风机 | 破碎机 | 提升机 | 裙边皮带给料机 | 螺旋输送机 | 卸料阀 | 空压机 |
| ZYM80 | 75 | 18.5 | 45 | 18.5 | 3 | 2.2 | 3 | 0.75*2 | 11 |
| ZYM90 | 45*2 | 18.5 | 55 | 18.5 | 3 | 2.2 | 3 | 0.75+1.1 | 15 |
| ZYM100 | 132 | 30 | 75 | 18.5 | 4 | 2.2 | 3-4 | 1.1*2 | 22 |
| ZYM125 | 185 | 37-15*4 | 45*2-55*2 | 45 | 4 | 3 | 3*2 | 1.1*2 | 15*2-37 |
| ZYM168 | 315 | 18.5*5 | 75*2-90*2 | 45 | 7.5 | 3 | 5.5*2 | 0.75*2+1.5*2 | 55 |
备注：表格中数据单位为KW。
以上表格中的数据为 脳脳*2时表示，该项配置由两个相同参数的电机。例如，卸料阀：ZYM80配置0.75*2，该项配由2个0.75KW的电机。
